ขั้นตอนการทำเข็มเจาะด้วยรถสว่าน ระบบแห้ง (DRY PROCESS)
อัพเดทล่าสุด: 15 ก.ค. 2026
9 ผู้เข้าชม

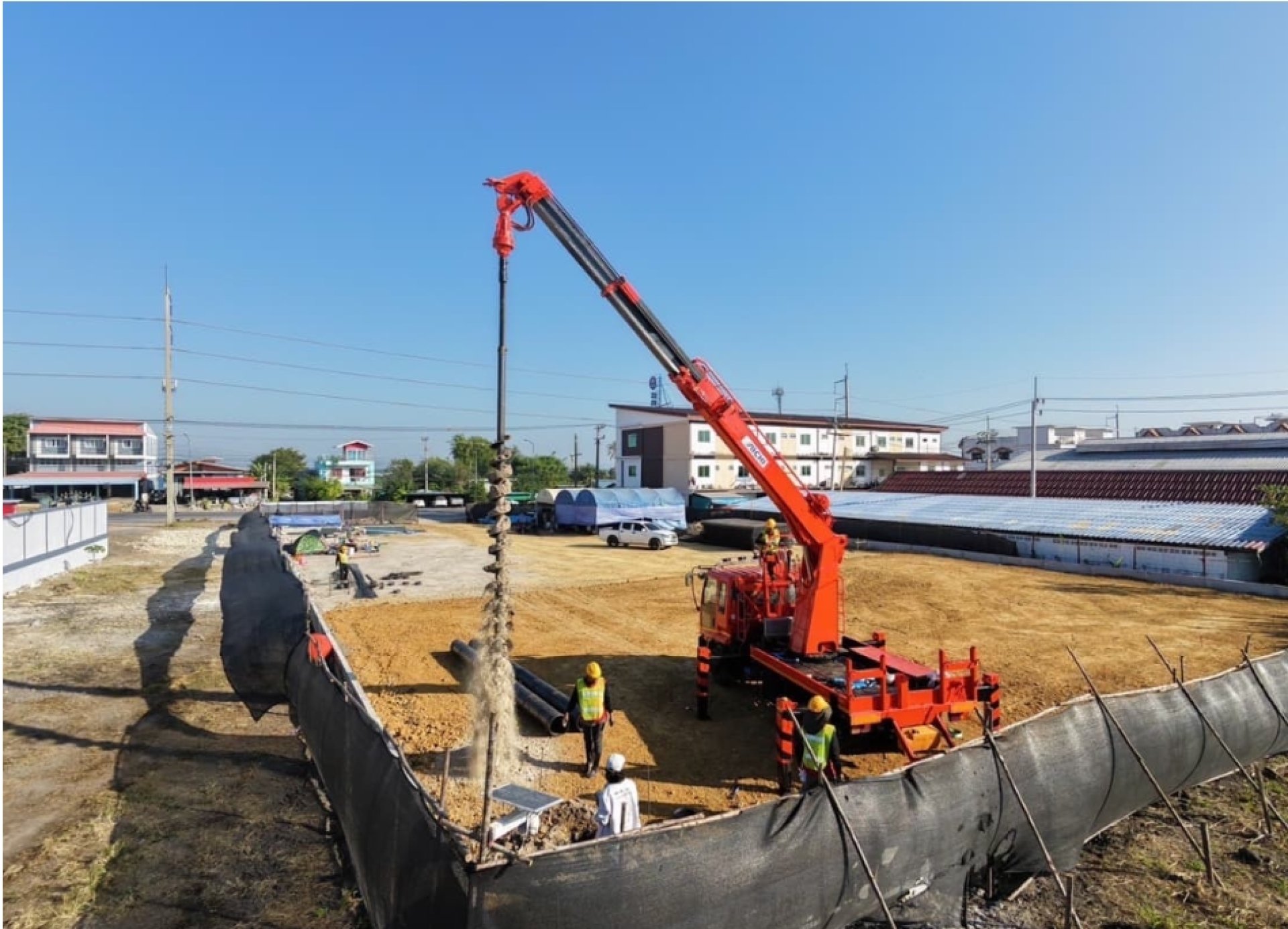

ขั้นตอนการทำเข็มเจาะด้วยรถสว่าน ระบบแห้ง (DRY PROCES)
เสาเข็มเจาะด้วยรถเจาะประมาทนี้ จะได้จำนวนเสาเข็มมากในแต่ละวัน ใช้เวลาในการทำงานรวดเร็วที่สุด
ดังนั้นจึงนิยมสำหรับโครงการที่ต้องการเร่งงานได้จำนวนมาก ในระยะเวลาทำงานที่น้อยที่สุด

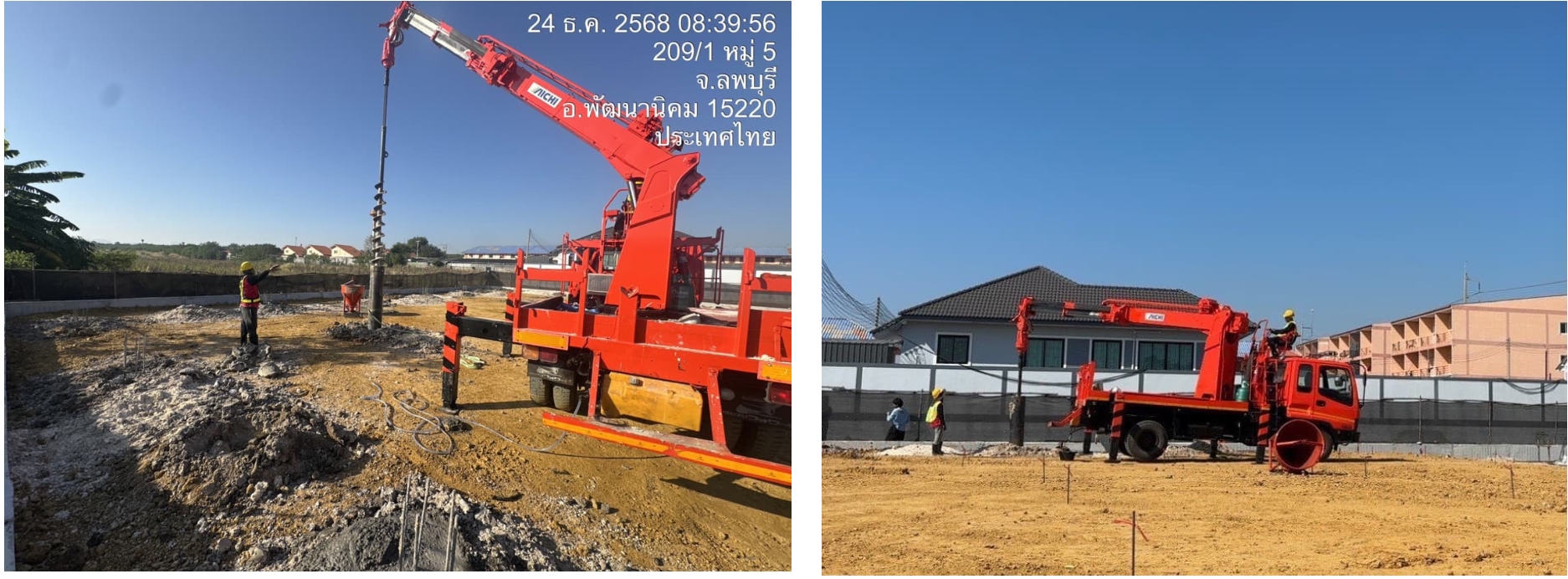

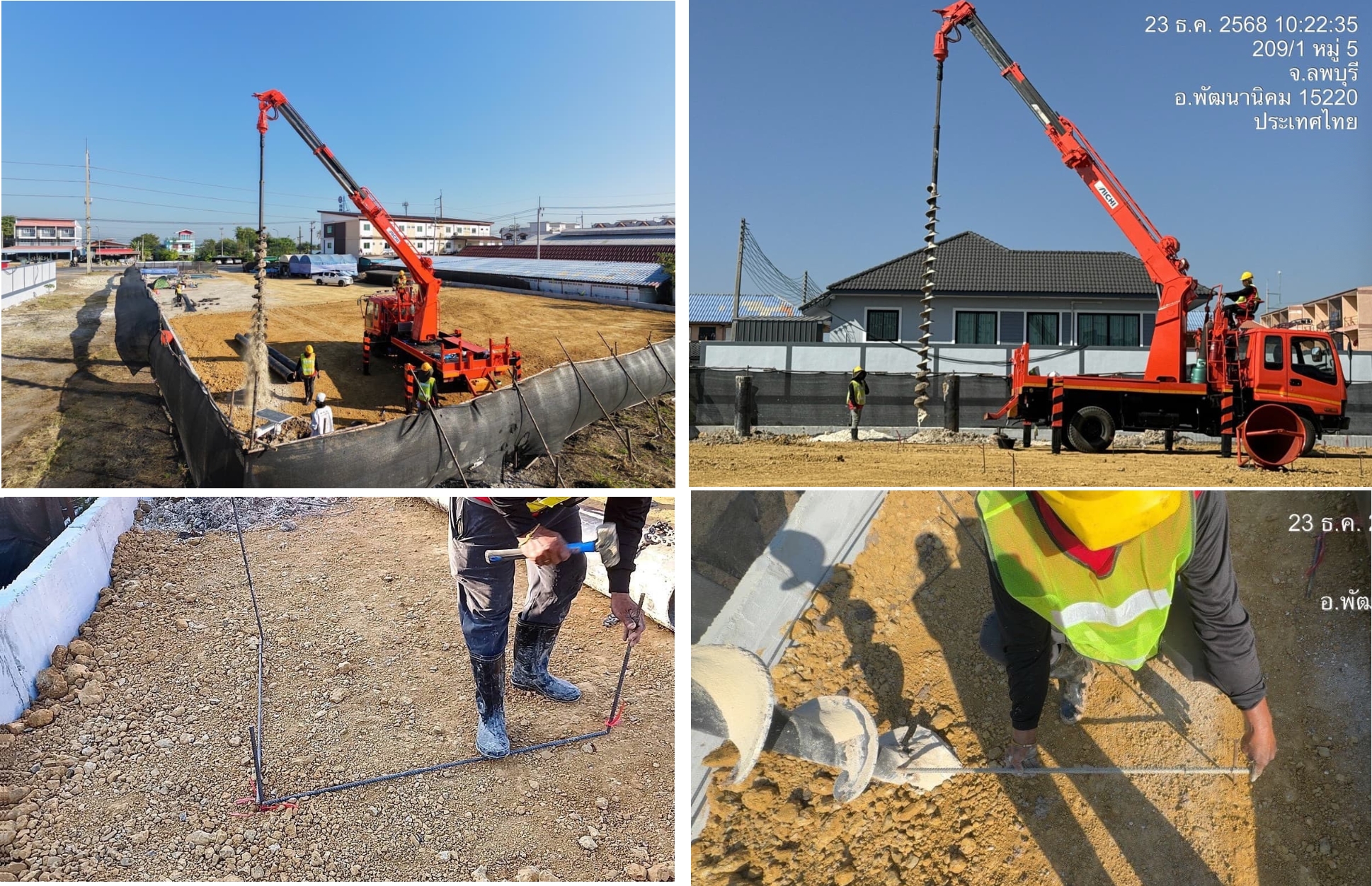

ขั้นตอนที่ 1 การจัดตำแหน่งเข้าศูนย์กลางเสาเข็มเจาะ
ทำการจอดรถเจาะสว่านให้ใกล้ตำแหน่งที่เจาะ จับดอกสว่าน (AUGER ) ให้อยู่ในตำแหน่งศูนย์กลางต้นที่จะทำการเจาะ

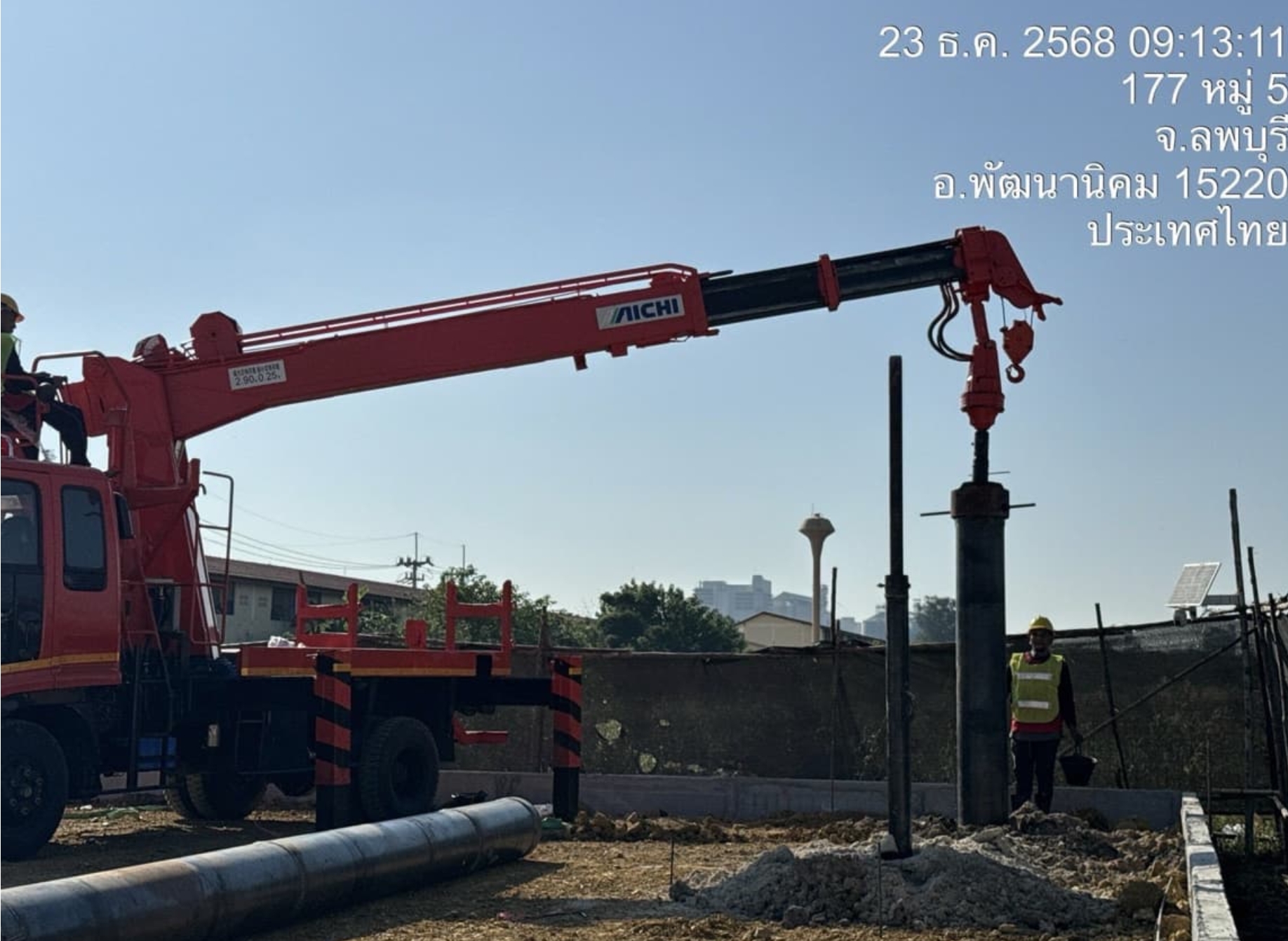

ขั้นตอนที่ 2 การลงปลอกเหล็กชั่วคราว ( Temporara Casing)
ใช้รถเจาะด้วยดอกสว่าน (AUGER ) เจาะน้ำเป็นรูที่กอย่างน้อย 2 เมตร ใช้รถเจาะยกปลอกเหล็ก (Casing ) ) ใส่ลงในหลุมที่เจาะนำไว้ก่อนหน้าและทำการหมุนกดลงไปด้วยระรบบไฮโดรลิคขธงรถเจาะ ความยาวของปลอกเหล็ก(Casing) นั้นธาจสั้นหรือยาว ขึ้นอยู่กับสภาพชั้นดิน แต่ต้องสามารถป้องกันมิให้ดินพังทลายเข้ามาในรูเจาะได้ ขณะทำการลงปลอกเหล็กจะทำการวัดค่าเบี่ยงเบนแนวราบ
ใช้รถเจาะด้วยดอกสว่าน (AUGER ) เจาะน้ำเป็นรูที่กอย่างน้อย 2 เมตร ใช้รถเจาะยกปลอกเหล็ก (Casing ) ) ใส่ลงในหลุมที่เจาะนำไว้ก่อนหน้าและทำการหมุนกดลงไปด้วยระรบบไฮโดรลิคขธงรถเจาะ ความยาวของปลอกเหล็ก(Casing) นั้นธาจสั้นหรือยาว ขึ้นอยู่กับสภาพชั้นดิน แต่ต้องสามารถป้องกันมิให้ดินพังทลายเข้ามาในรูเจาะได้ ขณะทำการลงปลอกเหล็กจะทำการวัดค่าเบี่ยงเบนแนวราบ
หมายเหตุ เข็มเจาะในกรณีที่ใส่เคสที่เป็นท่อเหล็กทาง หจก.เราจะใส่ท่อเคสตามระยะที่กำหนด

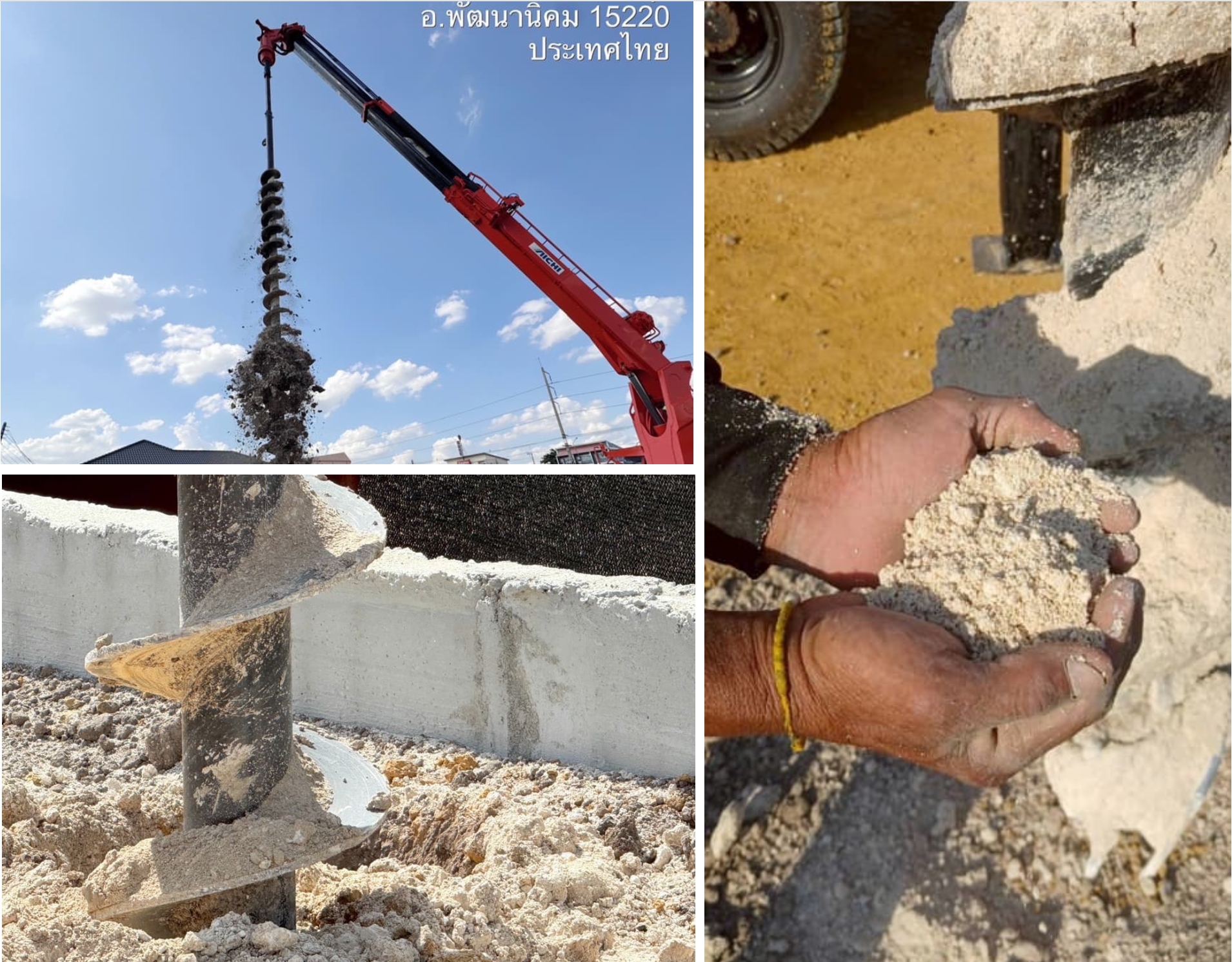

ขั้นตอนที่ 3 การเจาะดิน แล้วนำดินขึ้น
ช่วงแรกทำการเจาะดินภายในปลอกเหล็กด้วยหัวเจาะแบบสว่าน (AUGER) ซึ่งในหลุมเจาะยังไม่มีน้ำหรือดินดินปนข้ามาขั้นตอนนี้จึงเป็นการเจาะแบบระบบแห้ง การเจาะดินโดยใช้สว่านเจาะ ท่าการหมดอกสว่านแล้วกดลงไปในชั้นดิน จากนั้นท้าการหมนดอกสว่านคืนแล้วดินขึ้นมาทิ้งไว้ด้านข้างรถเจาะ จนถึงชั้นดินหรือความยาวเสาเข็มที่กำหนด
ช่วงแรกทำการเจาะดินภายในปลอกเหล็กด้วยหัวเจาะแบบสว่าน (AUGER) ซึ่งในหลุมเจาะยังไม่มีน้ำหรือดินดินปนข้ามาขั้นตอนนี้จึงเป็นการเจาะแบบระบบแห้ง การเจาะดินโดยใช้สว่านเจาะ ท่าการหมดอกสว่านแล้วกดลงไปในชั้นดิน จากนั้นท้าการหมนดอกสว่านคืนแล้วดินขึ้นมาทิ้งไว้ด้านข้างรถเจาะ จนถึงชั้นดินหรือความยาวเสาเข็มที่กำหนด

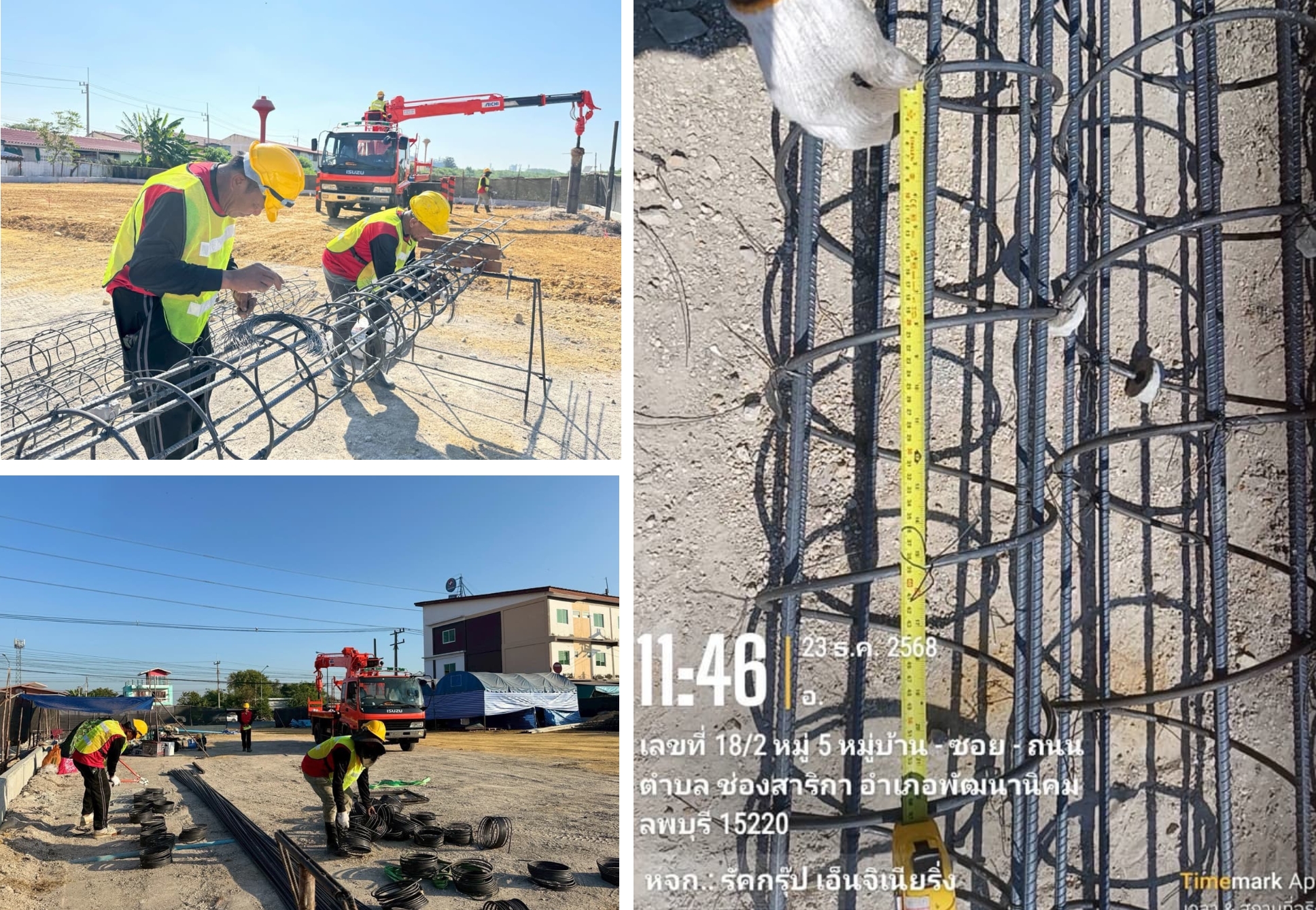

ขั้นตอนที่ 4 การใส่เหล็กเสริม
โดยส่วนใหญ่จะใส่เหล็กข้ออ้อย SD 40 ที่มีค่าประมาณ ณ 0.35% - 1.00% ของพื้นที่หน้าตัดเสาเข็ม ส่วนทาบต่อของเหล็กข้ออัยอัอยเป็น 40 40 เท่าของเส้นผ่าศูนย์กลางเหล็ก โดยการทาบต่อนั้นจะมัดด้วยลวด (ตามมาตรฐาน ว.ส.ท.) โดยระยะห่างไม่เกิน 20 ชม. และยกเหล็กให้พ้นจากกันหลุมอย่างน้อย 50 ชม. หรือให้ใส่เหล็กเสริมตามแบบของวิศวกรผู้ออกแบบ โดยให้ใส่เหล็กเริ่มทีมที่มูกสำเร็จเป็นโครงไว้แล้ว ลงใบในรูจาะใส่ต่อกันไปจมได้ความยาวตามแบบ เหล็กเสริมนี้จะไล่ SPACER ที่ทำด้วย MOTAR ไว้เป็นระยะเพื่อช่วยประคองโครงเหล็กให้ทรงตัวอยู่ในจาะโดยมีลูกปูน (COVERING) ไม่น้อยกว่า 5 ชม. อยู่โดยรอบ
โดยส่วนใหญ่จะใส่เหล็กข้ออ้อย SD 40 ที่มีค่าประมาณ ณ 0.35% - 1.00% ของพื้นที่หน้าตัดเสาเข็ม ส่วนทาบต่อของเหล็กข้ออัยอัอยเป็น 40 40 เท่าของเส้นผ่าศูนย์กลางเหล็ก โดยการทาบต่อนั้นจะมัดด้วยลวด (ตามมาตรฐาน ว.ส.ท.) โดยระยะห่างไม่เกิน 20 ชม. และยกเหล็กให้พ้นจากกันหลุมอย่างน้อย 50 ชม. หรือให้ใส่เหล็กเสริมตามแบบของวิศวกรผู้ออกแบบ โดยให้ใส่เหล็กเริ่มทีมที่มูกสำเร็จเป็นโครงไว้แล้ว ลงใบในรูจาะใส่ต่อกันไปจมได้ความยาวตามแบบ เหล็กเสริมนี้จะไล่ SPACER ที่ทำด้วย MOTAR ไว้เป็นระยะเพื่อช่วยประคองโครงเหล็กให้ทรงตัวอยู่ในจาะโดยมีลูกปูน (COVERING) ไม่น้อยกว่า 5 ชม. อยู่โดยรอบ
ขั้นตอนที่ 5 การเทคอนกรีต
ทำการเทคอนกรีตลงหลุมเจาะจะต้องเทคอนกรีตเมื่อสำหรับสกัดฟองอากาศออกจากส่วนหัวของเสาเข็มออกประมาณ 1-3 เท่าของเส้นผ่าศูนย์กลางของเสาเข็ม
ทำการเทคอนกรีตลงหลุมเจาะจะต้องเทคอนกรีตเมื่อสำหรับสกัดฟองอากาศออกจากส่วนหัวของเสาเข็มออกประมาณ 1-3 เท่าของเส้นผ่าศูนย์กลางของเสาเข็ม
ขั้นตอนที่ 6 การถอดปลอกเหล็ก
ต้องทำการถอนปลอกเหล็กออกจากหลุมเจาะก่อนที่คอนกรีตจะแข็งตัว โดยใช้เครื่องมือชุดเดียวกัน ค่อยๆหมุนและดึงปลอกเหล็กขึ้นโดยพยามควบคมให้ปลอกเหล็กอยู่ในแนวดิ่งเพื่อป้องกันการพังของดินและการเคลื่อนตัวของเหล็กเสริม ภายในเวลา 24 ชั่วโมง จะต้องไม่กระทำการใดๆที่จะไปกระทบกระเทือนกับเสาเข็มต้นนั้นเพื่อให้คอนกรีตแข็งตัว ในกรณีจำเป็นที่ต้องทำงทำงานก่อนถึงเวลาที่กล่าวไว้ ระยะห่างระหว่างเสาเข็มต้นใหม่กับต้นที่เพิ่งเทคอนกรีตเสร็จต้องไม่น้อยกว่า 6 เท่าของเส้นผ่าศูนย์กลางเสาเข็ม
ต้องทำการถอนปลอกเหล็กออกจากหลุมเจาะก่อนที่คอนกรีตจะแข็งตัว โดยใช้เครื่องมือชุดเดียวกัน ค่อยๆหมุนและดึงปลอกเหล็กขึ้นโดยพยามควบคมให้ปลอกเหล็กอยู่ในแนวดิ่งเพื่อป้องกันการพังของดินและการเคลื่อนตัวของเหล็กเสริม ภายในเวลา 24 ชั่วโมง จะต้องไม่กระทำการใดๆที่จะไปกระทบกระเทือนกับเสาเข็มต้นนั้นเพื่อให้คอนกรีตแข็งตัว ในกรณีจำเป็นที่ต้องทำงทำงานก่อนถึงเวลาที่กล่าวไว้ ระยะห่างระหว่างเสาเข็มต้นใหม่กับต้นที่เพิ่งเทคอนกรีตเสร็จต้องไม่น้อยกว่า 6 เท่าของเส้นผ่าศูนย์กลางเสาเข็ม
หมายเหตุ
1).กรณีมีน้ำใต้ดินสูงกว่าระดับความลึกเข็มเจาะ จะเทคอนกรีดโดยใช้ทิมมีเทโสน้ำแล้วดึงเครสซึ่งขึ้นมาเรื่อยๆจนสุดท้ายเหลือ
เครสซิ่ง 2 เมตร เติมคอนกรีตแล้วค่อยดึงเครสซิ่งออก
2).แก้ไขวิธีการเจาะเมื่อเจออุปสรรคกรณีที่เจอหินก้อนกลมก่อนเจาะถึงระยะ 8 เมตร
2.1.ใช้ดอกสว่านที่เล็กกว่า 60 cm คือ 50 cm ช่วยล้วงหินขึ้นจากระยะความลึก 8 เมตร
2.2.เทคอนกรีตให้ได้ปริมาณ 3.14 x 0.30 x 0.30 = 2.24 คิว
1).กรณีมีน้ำใต้ดินสูงกว่าระดับความลึกเข็มเจาะ จะเทคอนกรีดโดยใช้ทิมมีเทโสน้ำแล้วดึงเครสซึ่งขึ้นมาเรื่อยๆจนสุดท้ายเหลือ
เครสซิ่ง 2 เมตร เติมคอนกรีตแล้วค่อยดึงเครสซิ่งออก
2).แก้ไขวิธีการเจาะเมื่อเจออุปสรรคกรณีที่เจอหินก้อนกลมก่อนเจาะถึงระยะ 8 เมตร
2.1.ใช้ดอกสว่านที่เล็กกว่า 60 cm คือ 50 cm ช่วยล้วงหินขึ้นจากระยะความลึก 8 เมตร
2.2.เทคอนกรีตให้ได้ปริมาณ 3.14 x 0.30 x 0.30 = 2.24 คิว
