การทำเสาเข็มเจาะระบบแห้งโดยใช้สามขา

การทำเสาเข็มเจาะระบบแห้งโดยใช้สามขา (Dry Process Bored Pile)

ในการทำเสาเข็มเจาะชนิดนี้ ประกอบด้วยอุปกรณ์ค่อนข้างเล็กไม่ยุ่งยาก เคลื่อนย้ายสะดวก ไม่ต้องการบริเวณทำงานมากนัก อุปกรณ์หลักประกอบด้วย ขาหยั่ง3 ขา (TRIPOD) ) ปลอกเหล็กชั่วคราว (Temporary Casing) กระเช้าตักดิน (Bucket) ลูกตุ้ม (Cylindrical Hammer)และเครื่องกว้านลม(Air Winch) ซึ่งมีขั้นตอน

การทำเสาเข็มเจาะดังนี้

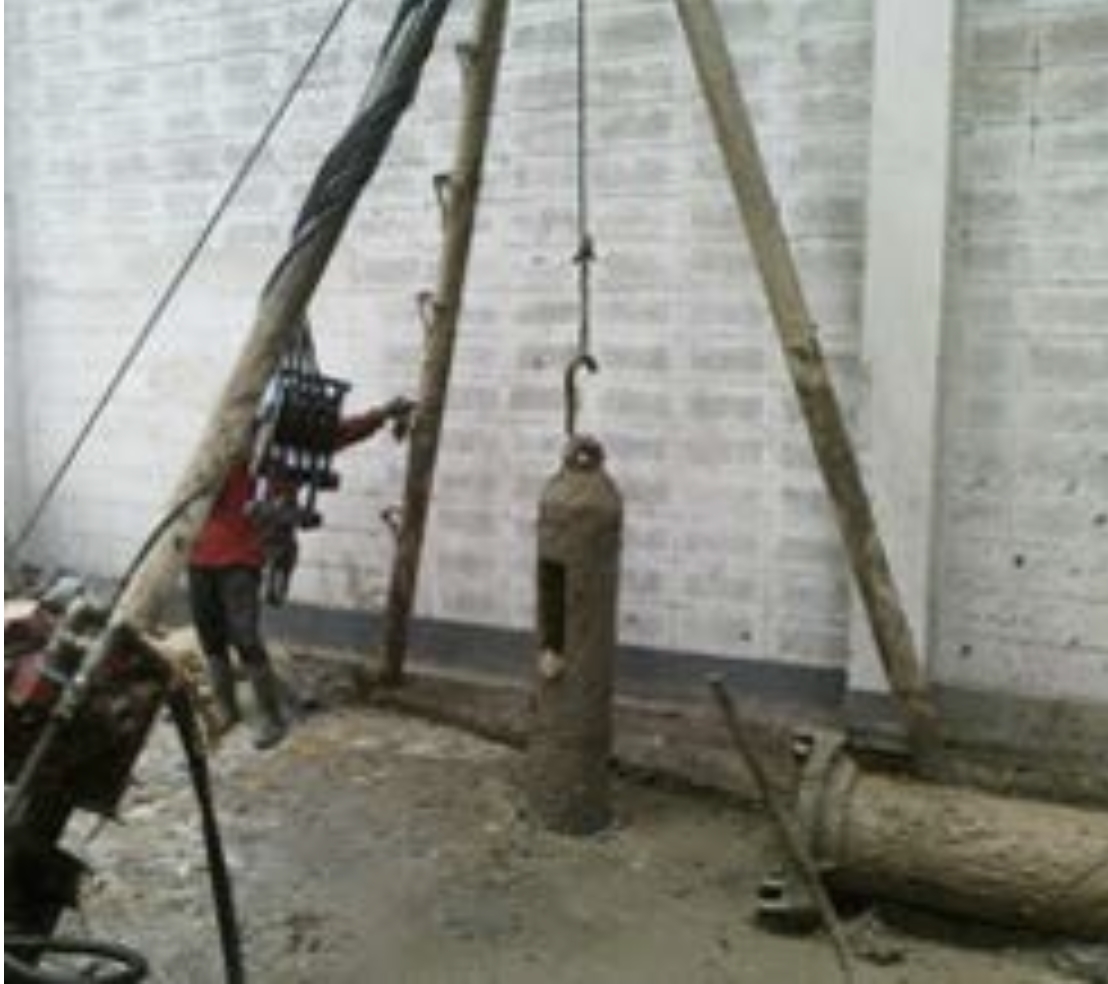

ขั้นตอนที่ 1. การจัดเครื่องมือเข้าศูนย์กลางเสาเข็มเจาะ
ปรับตั้ง 3 ขา ให้ได้ตรงแนวศูนย์กลางของเสาเข็ม เมื่อตรวจสอบถูกต้องแล้ว จึงตอกหลักยึดปรับแท่นเครื่องมือให้แน่น แล้วใช้กระเช้าเจาะนำเป็นรูลึก (PRE - BORE) ประมาณ 1.00 - 1.50 เมตร

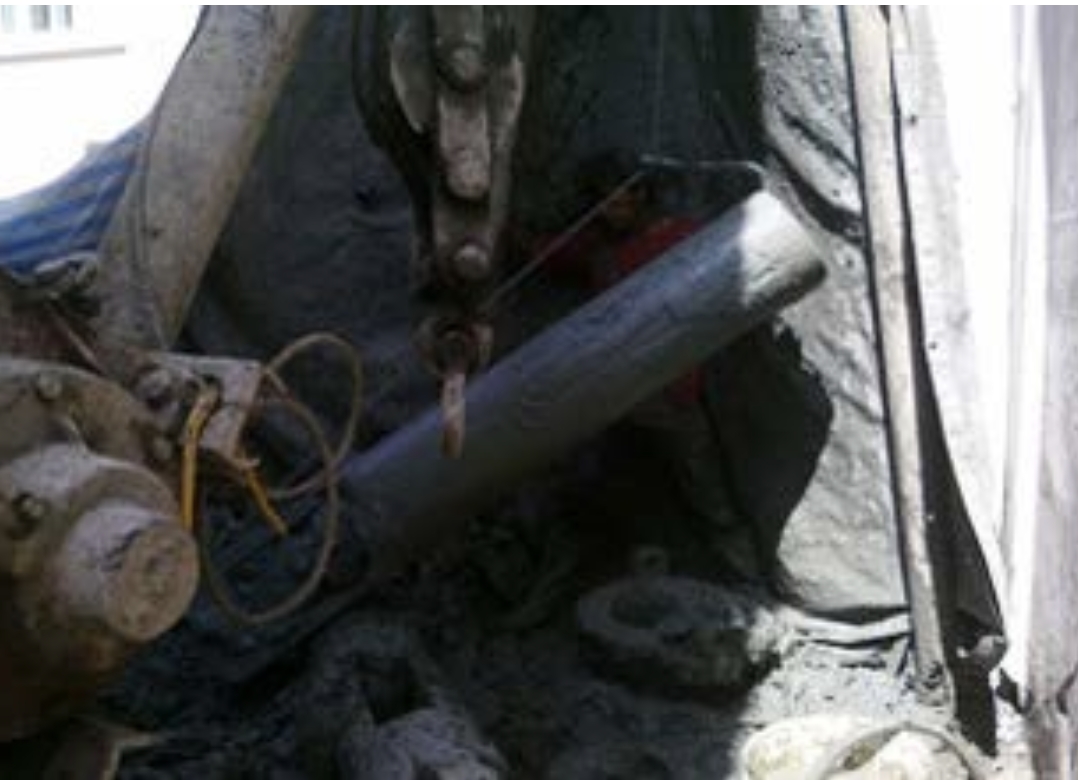

ขั้นตอนที่ 2. การดอกปลอกเหล็กชั่วคราว (CASING)

ลงปลอกเหล็กตรงตามตำแหน่งที่กำหนดไว้ โดยใช้สามขา (Tripod Rig) และใช้ลูกคุ้มตอกปลอกเหล็กที่มีความยาวท่อนละ 1.20 - 1.50 เมตร ลงคืน ปลอกเหล็กแต่ละท่อนจะต่อกันด้วยเกลียว ความยาวของปลอกเหล็กโดยรวมต้องเพียงพอที่จะป้องกันชั้นดินอ่อนพัง ในขณะลงปลอกเหล็กจะทำการตรวจวัดค่าความ

เบี่ยงเบนไม่ให้เข็มเจาะเอียง โดยปรกติในการปฏิบัติ ค่าความเบี่ยงเบนที่ยอมให้คือ

-ความเบี่ยงเบนแนวราบ 5 เซนติเมตร สำหรับเสาเข็มเดียว

- ความเบี่ยงเบนแนวราบ 7 เซนติเมตร สำหรับเสาเข็มกลุ่ม

- ความเบี่ยงเบนแนวดิ่ง 1 : 100

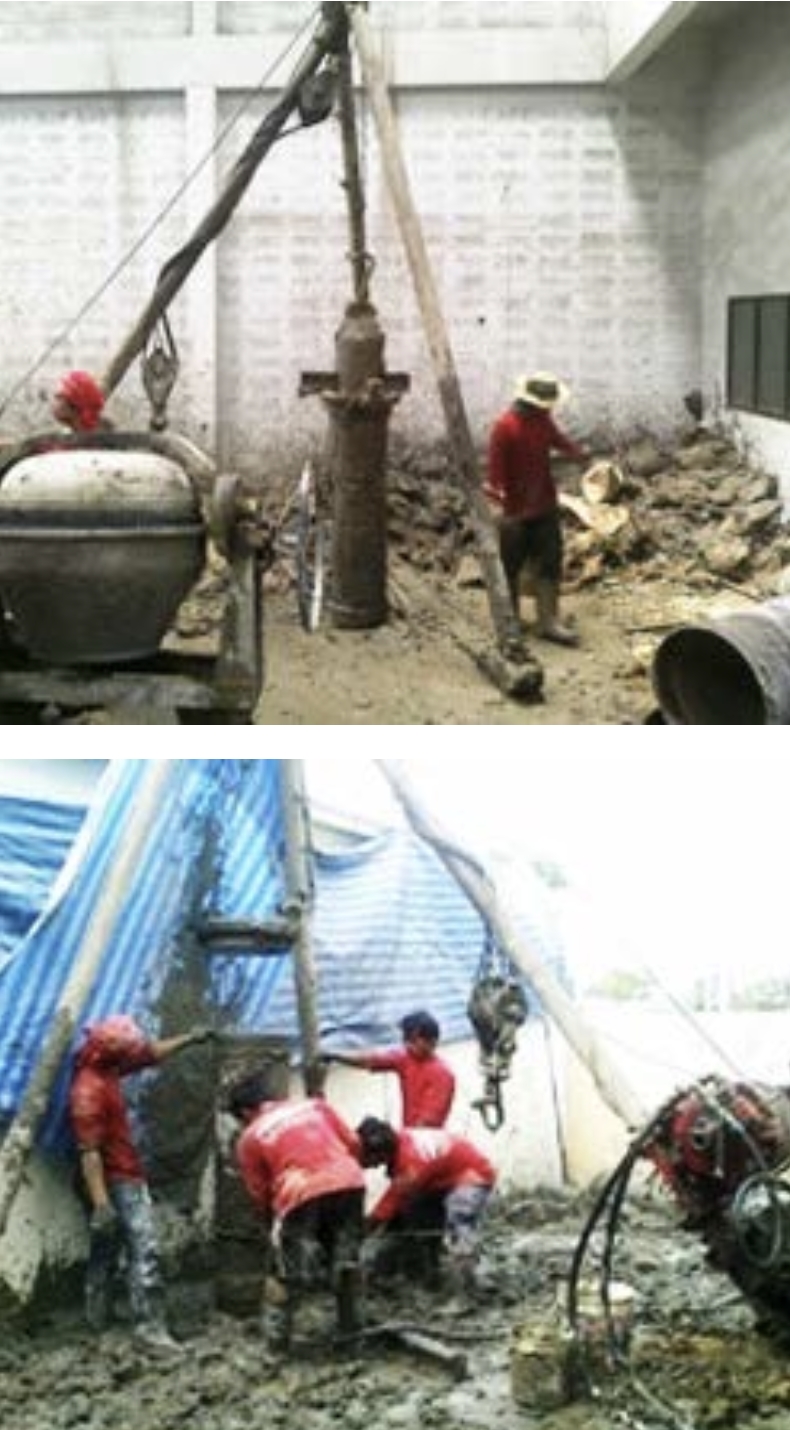

ขั้นตอนที่ 3. การเจาะและการใส่ Casing

เมื่อตั้ง Tripod เข้าตรงศูนย์เข็มแล้ว ใช้ Bucket เจาะนำเป็นรูลึกประมาณ 1.50 ม.แล้วนำ Casing ซึ่งทำเป็นท่อนๆ ต่อกันด้วยเกลียวตอกลงไปในรูเจาะในแนวดิ่ง จนลึกถึงชั้นดินแข็งปานกลาง (Medium Clay) ที่

พอเพียงที่จะป้องกันการพังทลายของชั้นดินอ่อนและน้ำได้ดินไว้ได้ จากนั้นใช้ Bucket t ขุดเจาะเอาดินออกจนถึงชั้นดินปนทราย ซึ่งในเขตกรุงเทพมหานครมักจะอยู่ที่ความลึกประมาณ 18.0 -21.0 ม.

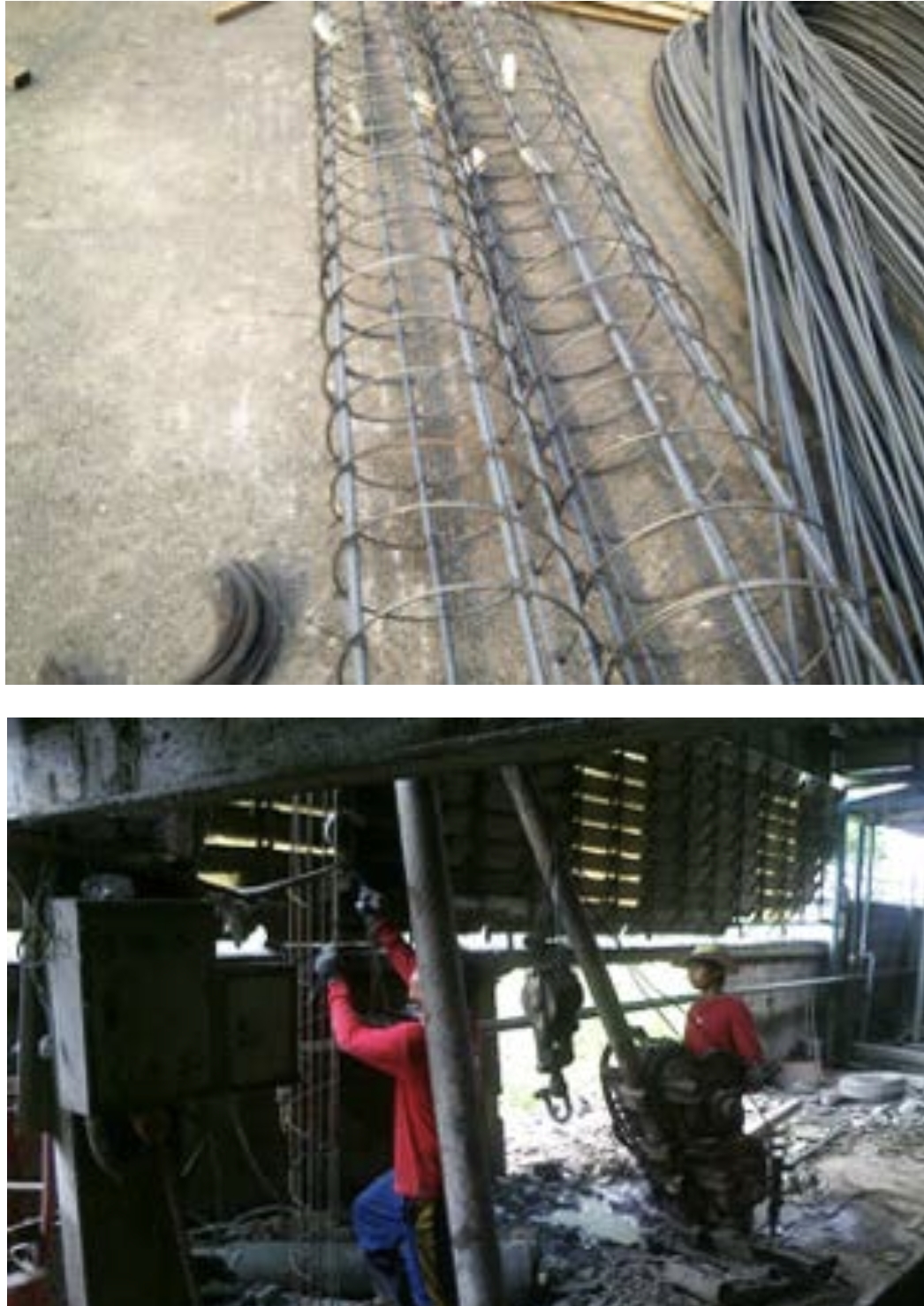

ขั้นตอนที่ 4. ใส่เหล็กเสริม

ปกติจำนวนเหล็กเสริมมีค่าประมาณ 0.35%- 1.00 % ของพื้นที่หน้าตัดเสาเข็ม เหล็กเสริมนี้จะใส่ Spacer ที่ทำด้วย Mortar ไว้เป็นระยะ เพื่อช่วยประคองโครงเหล็กให้ทรงตัวอยู่ในรูเจาะ โดยมี Covering ไม่น้อยกว่า 7.5 ชม. อยู่โดยรอบเหล็กปลอก โดยทั่วไประชะห่าง ระหว่างเหล็กปลอกจะไม่เกิน 0.20 ม. ความยาวของการต่อทาบเหล็กในแต่ละท่อนเป็น 40 เท่าของเส้นผ่านศูนย์กลางเหล็ก โดยยกให้ปลายเหล็กพ้นจากปลายล่างของหลุมเจาะประมาณ 0.50 ม.

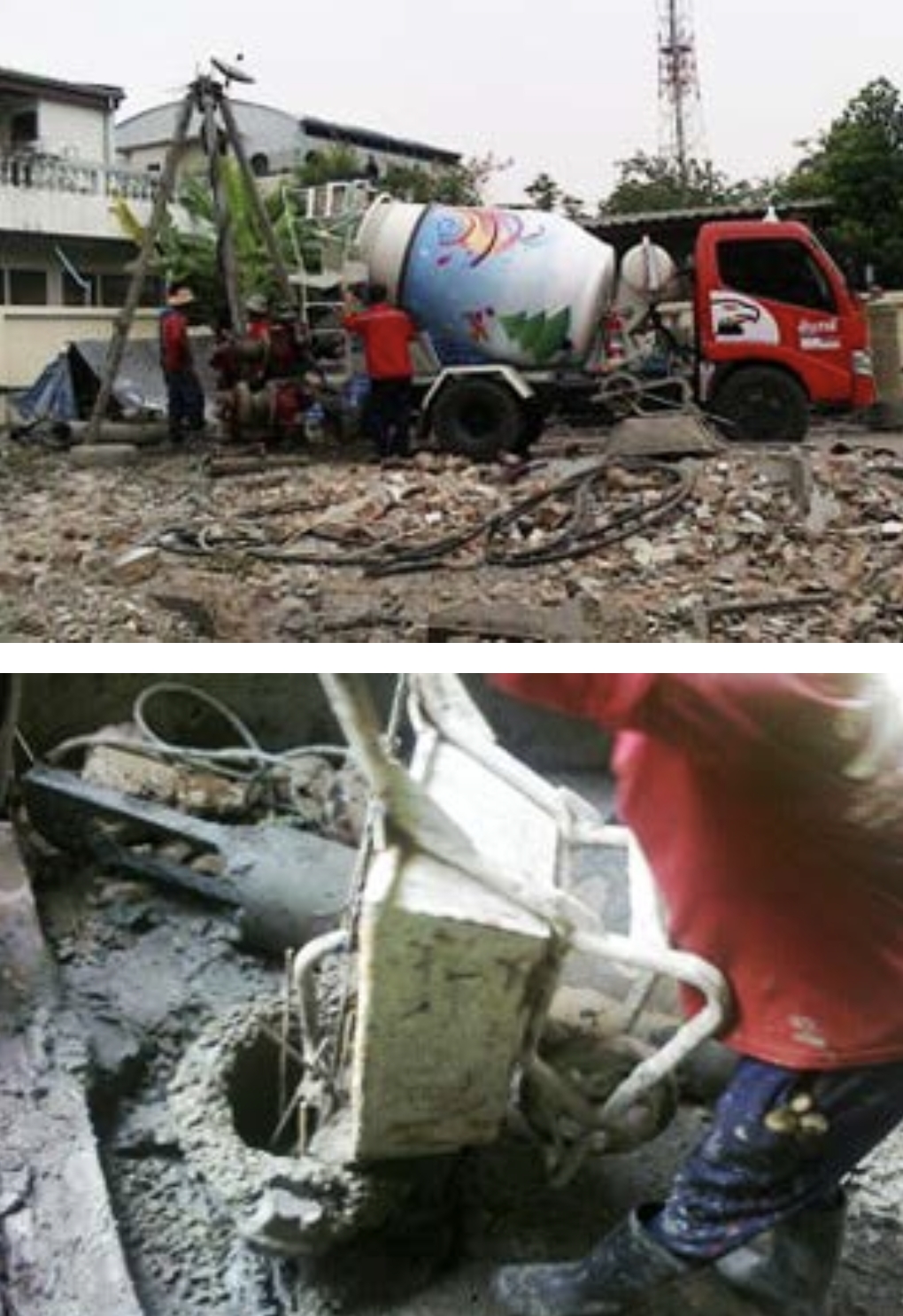

ขั้นตอนที่ 5. การเทคอนกรีต

การเทคอนกรีตจนเต็มหรือเกือบเต็มหลุมเจาะนี้แม้จะเป็นข้อดี แต่จะกระทำได้สำหรับเสาเข็มเจาะที่เจาะดิน ไม่ผ่านชั้นทรายชั้นแรกเท่านั้น เพราะหากต้องเจาะผ่านขั้นทรายชั้นแรก จำเป็นต้องลงปลอกเหล็กยาวลง

ไปกันชั้นทราย การเทคอนกรีตขึ้นมามากเกินไป จะทำให้ไม่สามารถถอนปลอกเหล็กขึ้นได้ เพราะกำลังเครื่องจักรไม่เพียงพอ ดังนั้นจึงต้องทำการเทคอนกรีต และออนปลอกเหล็กกันดินเป็นช่วงๆ กรณีเช่นนี้ควร

คอยตรวจเช็คระดับคอนกรีตภายในปลอกเหล็กตลอดเวลาที่ดำเนินการถอน เพื่อให้มันใจได้ว่าไม่มีการไหลดันของดินและน้ำเข้ามา จนทำให้เสาเข็มคอดหรือขาดจากกัน และคอนกรีตควรควบคุม SIump ให้มีค่าอยู่ ระหว่าง 12.50 +/-2.50 ชม.เนื่องจากงานหล่อดอนกรีตของเสาเข็มเจาะไม่สามารถใช้ครื่องเขย่าหรือเครื่องจี้ได้

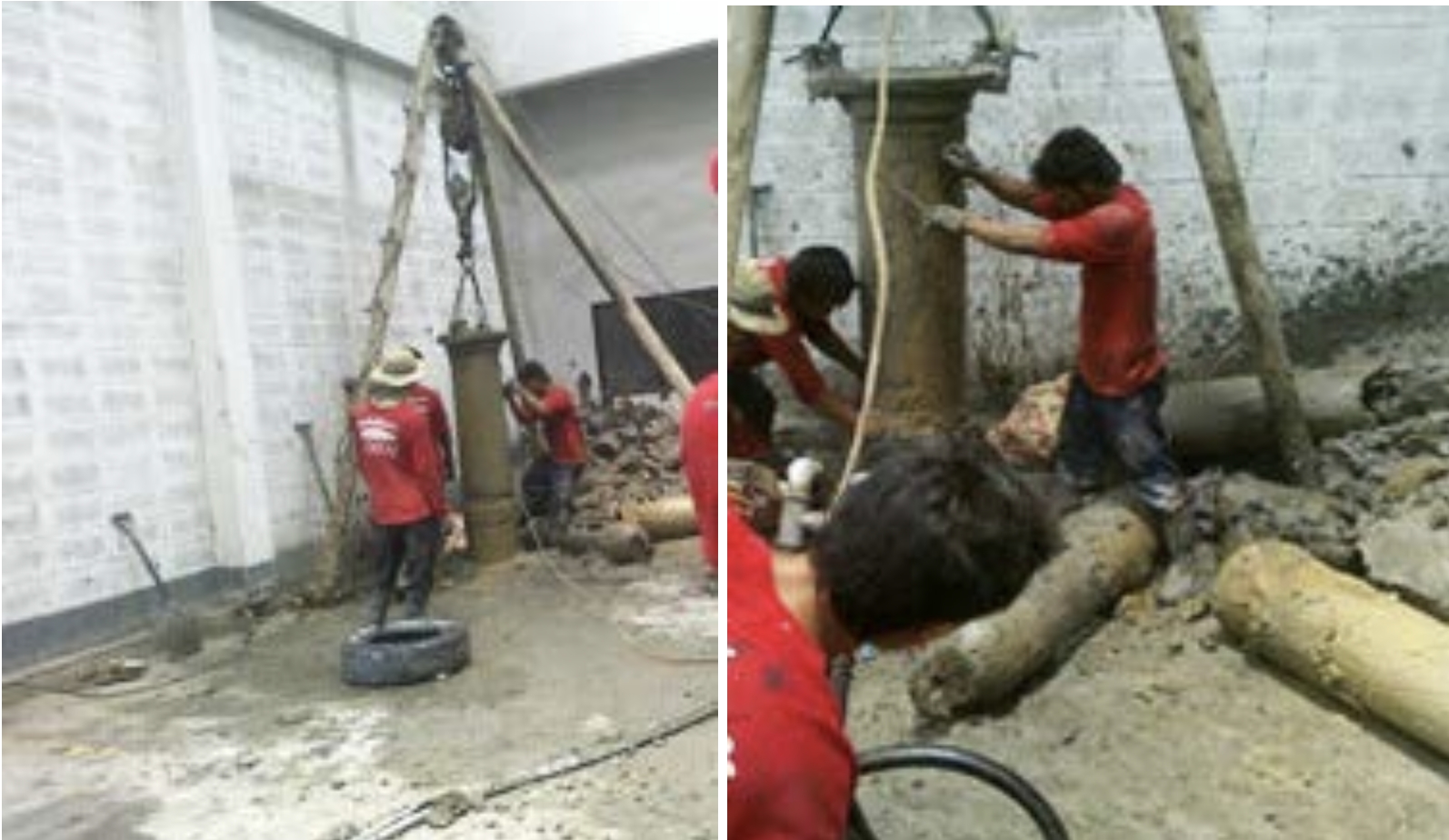

ขั้นตอนที่ 6. การถอดปลอกเหล็กชั่วคราว

จะต้องเทคอนกรีตให้มีระดับสูงกว่าปลอกเหล็กชั่วคราว (CASING) พอสมควรจึงจะเริ่มถออปปลอกเหล็กขึ้น โดยปกติขณะถอดปลอกเหล็กจะต้องให้มืคอนกรีตอยู่ภายในปลอกเหล็กไม่น้อยกว่า 0.50 ม. เพื่อเป็นการป้องกันมิให้ชั้นดินอ่อนบีบตัว ทำให้ขนาดเสาเข็มเจาะเปลี่ยนไป และเป็นการป้องกันมิน้ำใต้ดินไหลซึมเข้ามาในรูเจาะก่อนที่จะทำการถอดปลอกเหล็กชั่วคราวออกหมด จะเตรียมคอนกรีตให้มีปริมาณเพียงพอและ จะต้องเผื่อคอนกรีตให้สูงกว่าระดับที่ ต้องการประมาณ 30-40 ชม. เพื่อป้องกันมิให้หัวเข็มในระดับที่ต้องการสกปรก เนื่องจากวัสดุหรือเศษดินร่วงหล่นลงไป ภายหลังจากการถอนปลอกเหล็กออกหมดแล้ว

ขั้นตอนที่ 7. การทำเสาเข็มต้นต่อไป

เสาเข็มต้นต่อไปต้องอยู่ห่างจากเสาเข็มที่เพิ่งทำแล้วเสร็จ ไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม หรือใกล้เคียงเสาเข็มต้นเดิมที่ทำแล้วเสร็จไม่น้อยกว่า 24 ชั่วโมง ดังนั้นในการทำเข็มเจาะ ควรมีการวางแผนการเจาะหรือการวางSequence ของการเจาะเสาเข็ม เพื่อหลีกเลี่ยงผลกระทบต่อเสาเข็มที่เพิ่งจะหล่อเสร็จใหม่ๆ
